輸入

額定電壓、頻率

單相220伏級：單相220V，50Hz/60Hz；

三相380伏級：三相380V，50Hz/60Hz。

允許電壓波動范圍

單相220伏級：200～260V；

三相380伏級：320～460V。

輸出

電壓

0～輸入電壓

頻率

0～600Hz

過載能力

重載機型：150%額定電流 1 分鐘

輕載機型：120%額定電流 1 分鐘

控制性能

控制方式

無PG矢量控制，開環V/F控制，無PG轉矩控制，支持同步和異步電機

速度控制精度

±0. 3 % 額定同步轉速（無PG矢量控制）；

±1% 額定同步轉速（V/F控制）。

調速范圍

1:100（無PG矢量控制）；

1:50（V/F控制）

起動轉矩

1.0Hz：150%額定轉矩（V/F控制）；

0.5Hz：1 8 0%額定轉矩（無PG矢量控制）。

速度波動

±0.3%額定同步轉速（無PG矢量控制，無PG轉矩控制）；

轉矩響應

≤20ms（無PG矢量控制）；

頻率精度

數字設定：最高頻率×0.01%；模擬設定：最高頻率×±0.05%

頻率分辨率

模擬設定

最高頻率的0.1%

數字設定進度

0.01Hz

外部脈沖

最高頻率的0.1%

轉矩提升

自動轉矩提升；手動轉矩提升0.1～12.0%

V/F曲線

（電壓頻率特性）

額定頻率在5～600Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線

加減速曲線

兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位（0.01s、0.1s、1s）

制動

能耗制動

ENA100系列三相22KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；30KW及以上可外接制動單元于（+）和（-）之間，實現能耗制動。

直流制動

起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s

點動

點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0s可設置

多段速運行

通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存

內置PID控制器

可方便的構成閉環控制系統

自動節能運行

根據負載情況，自動優化V/F曲線，實現節能運行

自動電壓調整（AVR）

當電網電壓變化時，能自動保持輸出電壓恒定

自動限流

對運行器件電流自動限制，防止頻繁過流故障跳閘

載波調制

根據負載特性自動調整載波

轉速跟蹤再啟動

實現對旋轉中的電機的無沖擊平滑啟動

運行功能

運行命令給定通道

操作鍵盤給定、控制端子給定、通信給定，可通過多種方式切換。

運行頻率給定通道

主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換。

捆綁功能

運行命令通道與頻率給定通道可以任意捆綁，同步切換。

輸入輸出特性

數字輸入通道

5路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入20KHz

模擬輸入通道

2路模擬輸入通道，其中AI1為0～10V輸出，AI2通道為0～20mA或0～10V輸入可選

脈沖輸出通道

0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出

模擬輸出通道

1路模擬信號輸出，AO1通道可選0～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出

數字輸出

2路Y輸出、其中Y2可實現最高20K頻率輸出，1路Rel輸出

特色功能

快速限流

最大程度限制變頻器過流、更可靠運行

單脈沖控制

適用于需要一鍵控制變頻器起、停的場合，按一下起，再按以下停，再按一下又起，如此重復。此種用法簡單可靠。

定長控制

可實現定長控制

定時控制

定時控制功能：設定時間范圍0.1Min～6500.0Min

虛擬端子

五組虛擬輸入、輸出IO，可實現簡易邏輯控制

操作鍵盤

鍵盤顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數

按鍵鎖定

實現對按鍵的部分或者全部鎖定

雙鍵盤控制

可以使用外引鍵盤實現雙鍵盤控制（本地和遠程控制）

保護功能

上電電機短路檢測、輸入輸出缺相保護、過流保護、欠壓保護、過熱保護、過載保護、欠載保護、端子保護、停電不停保護等

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等

海拔

低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）

周圍溫度

-10℃～+50℃

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2（0.6g）

存儲溫度

-40℃～+70℃

結構

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式

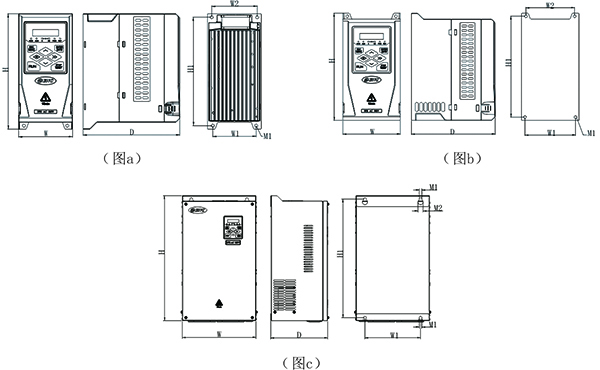

ENA100-2S0004

167

157

78

63

66

140

φ4.5

-

圖a

ENA100-2S0007

ENA100-2S0015

171.5

161.5

92

81

78

134

φ4.5

-

圖b

ENA100-2S0022

ENA100-4T0007

167

157

78

63

66

140

φ4.5

-

圖a

ENA100-4T0015

ENA100-4T0022

171.5

161.5

92

81

78

134

φ4.5

-

圖b

ENA100-4T0037

ENA100-4T0055

229

217

120

105

108

162

φ5.5

-

ENA100-4T0075

ENA100-4T0110

291

276

160

144

141

180.5

φ6

-

ENA100-4T0150

ENA100-4T0185

291

276

190

174

171

180

φ6.5

-

ENA100-4T0220

ENA100-4T0300

415

394

245

185

-

189

φ9

φ17

圖c

ENA100-4T0370

ENA100-4T0450

482

466

290

210

-

210

φ9

φ17

ENA100-4T0550

ENA100-4T0750

482

466

333

220

-

205

φ9

φ17
