項目 | 項目描述 |
輸入 | 額定電壓、頻率 | 單相220伏級：?jiǎn)蜗?20V，50Hz/60Hz； 三相380伏級：三相380V，50Hz/60Hz。 |
允許電壓波動范圍 | 單相220伏級：200～240V； 三相380伏級：320～460V。 |
輸出 | 電壓 | 0～輸入電壓 |
頻率 | 0～600Hz |
過載能力 | 150%額定電流 1 分鐘 |
控制性能 | 控制方式 | ① 無PG矢量控制（支持同步和異步電機）； ② 有PG矢量控制（支持同步和異步電機）； ③ V/F控制； ④ 無PG轉矩控制（支持同步和異步電機）； ⑤ 有PG轉矩控制（支持同步和異步電機）； ⑥ 位置控制（支持同步和異步電機）。 |
速度控制精度 |
±0.5% 額定同步轉速（無PG矢量控制）； ±0.1% 額定同步轉速（有PG矢量控制）； ±1% 額定同步轉速（V/F控制）； |
調速范圍 | 1：2000（有PG矢量控制）； 1：200（無PG矢量控制）； 1：50（V/F控制）。 |
起動轉矩 | 1.0Hz：150% 額定轉矩（V/F控制）； 0.25Hz：150% 額定轉矩(無PG矢量控制)； 0Hz：180% 額定轉矩（有PG矢量控制）。 |
速度波動 | ±0.3% 額定同步轉速（無PG矢量控制）； ±0.1% 額定同步轉速（有PG矢量控制）。 |
| 轉矩控制精度 | ±8% 額定轉矩（無PG矢量控制，無PG轉矩控制）； ±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 |
轉矩響應 | ≤20ms（無PG矢量控制）； ≤10ms（有PG矢量控制）。 |
頻率精度 | 數字設定：最高頻率×±0.01%；
模擬設定：最高頻率×±0.5%。
|
頻率分辨率 | 模擬設定 | 最高頻率的0.1% |
數字設定精度 | 0.01Hz |
外部脈沖 | 最高頻率的0.1% |
轉矩提升 | 自動轉矩提升； 手動轉矩提升0.1～30.0%。 |
V/F曲線 （電壓頻率特性） | 額定頻率在5～600Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F、VF分離等6類曲線 |
加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 |
制動 | 能耗制動 | 三相22KW及以下功率段機型已內置制動單元,只需在(+)與PB之間加制動電阻;30KW-315KW功率段機型可選配內置制動單元,只需在(+)與PB之間加制動電阻,也可外接制動單元于(+)和(-)之間； |
直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s。 |
點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0s可設置 |
多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 |
內置PID控制器 | 可方便的構成閉環控制系統 |
自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 |
自動限流 | 對運行器件電流自動限制，防止頻繁過流故障跳閘 |
載波調制 | 根據負載特性自動調整載波，隨機載波等。 |
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑啟動。 |
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通信給定，可通過多種方式切換。 |
運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。 數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換。 |
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換。 |
輸入輸出特性 | 數字輸入通道 | 5路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz,可實現擴展端子。 |
模擬輸入通道 | 2路模擬輸入通道，AI1為0～10V輸入，其中AI2可選4～20mA或0～10V或0～20mA輸入。 可實現擴展端子。 |
脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出。 |
模擬輸出通道 | 1路模擬信號輸出，AO通道可選0～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至多路模擬輸出。 |
特色功能 | 快速限流 | 硬件級的限流電路，最大程度限制變頻器過流、更可靠運行。 |
單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠， 不易誤操作。 |
定長控制 | 可實現定長控制 |
定時控制 | 定時控制功能：設定時間范圍0.1Min～6500.0Min |
虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 |
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數。 |
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定。 |
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、 對地短路保護、端子保護、停電不停保護等。 |
環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。 |
海拔 | 低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）。 |
周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)。 |
周圍濕度 | 小于95%RH，無水珠凝結 |
振動 | 小于5.9米/秒2（0.6g） |
存儲溫度 | -40℃～+70℃ |
結構 | 防護等級 | 160KW及以下功率：IP20 200KW及以上功率：IP00 |
冷卻方式 | 強制風冷 |

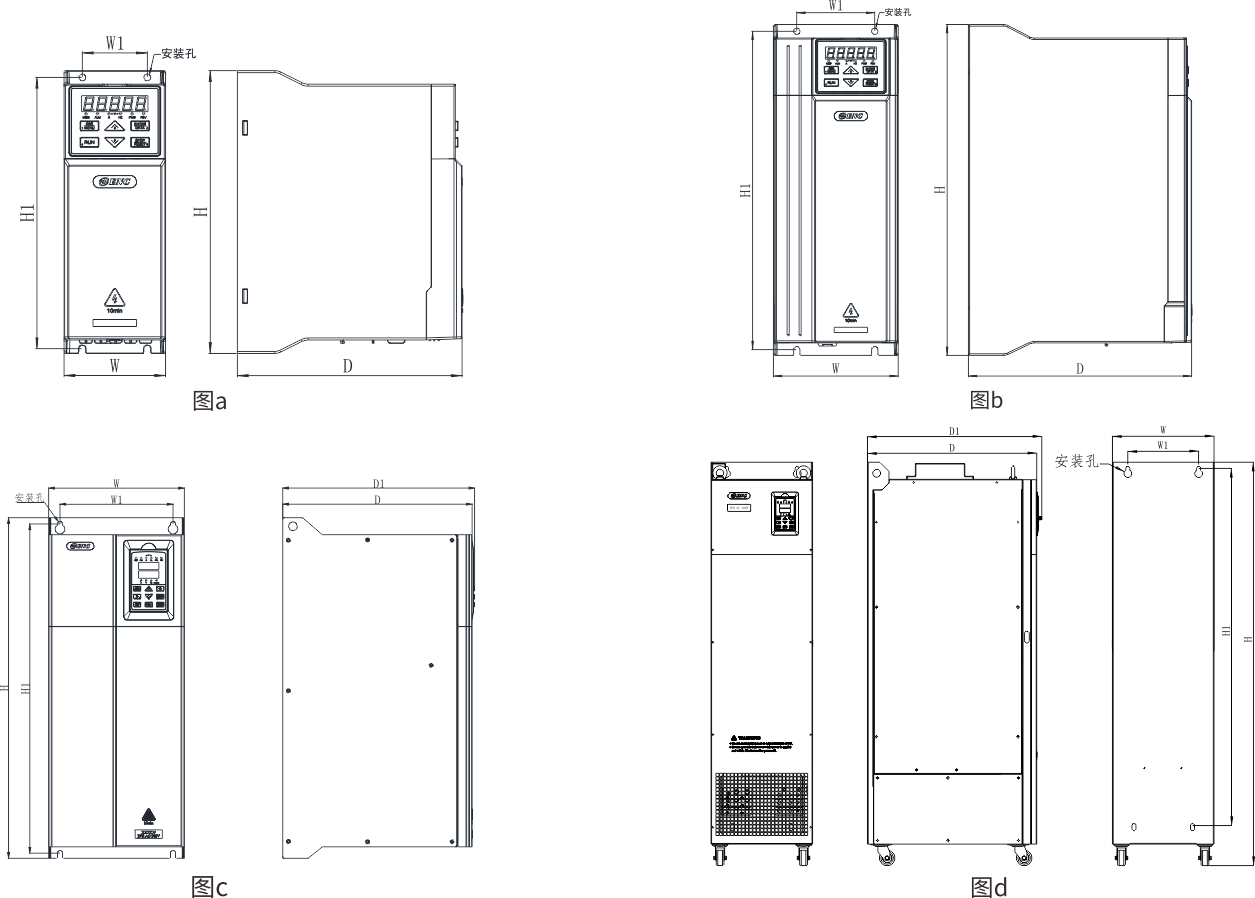

安裝方式 | 160KW及以下為壁掛式；200KW及以上為柜機，支持柜內安裝。 |
