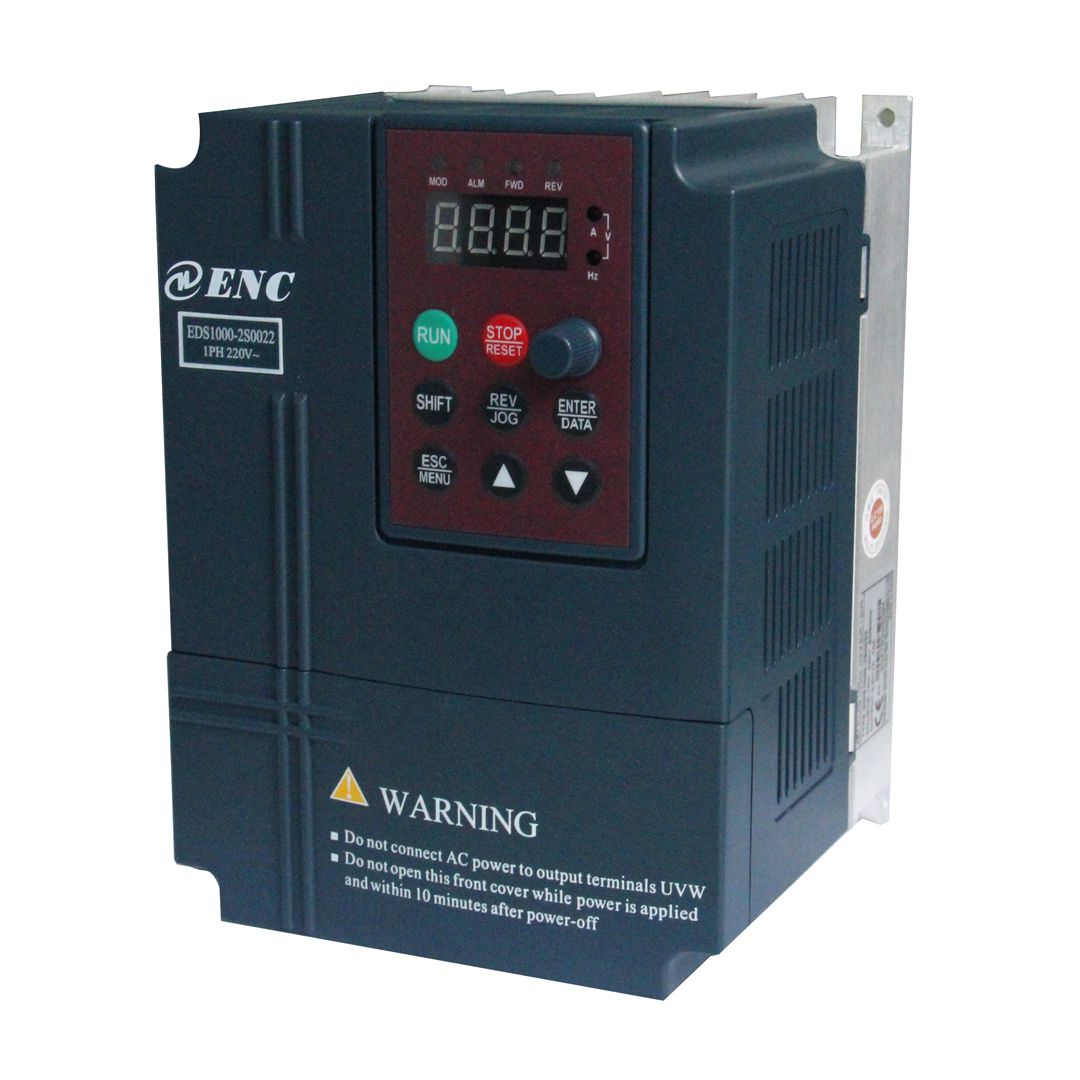

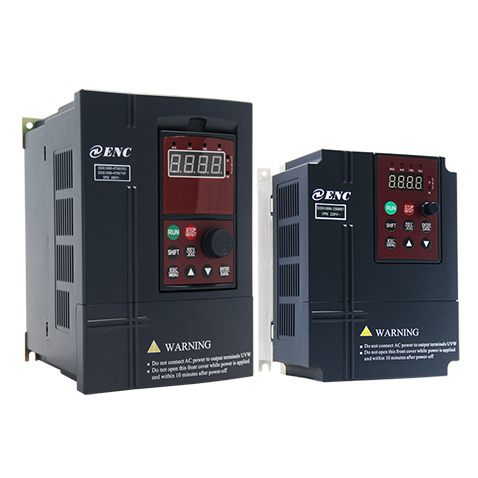

EDS1000系列通用型變頻器，具有自動穩壓（AVR）和自動限流功能；鍵盤電位器調速，轉速跟蹤再啟動功能，紡織擺頻功能，鍵盤鎖定功能，恒壓供水功能，單機一拖二，外加供水卡可一拖四； 輸入缺相保護、輸出缺相保護、過壓保護、欠壓保護、過流保護、過載保護等保護功能。
適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。/p>
采用優化空間電壓矢量PWM控制；穩定的1Hz 150%額定轉矩；自動穩壓（AVR）和自動限流功能；系統更加穩定的內置PID控制器
恒壓供水功能，從1拖1到1拖4泵均可實現；多達16段速控制以及建議PLC功能；紡織擺頻、高速脈沖輸入/輸出接口；提供MODBUS或用戶自定義的通訊組網協議；
經過10年以上的用戶使用檢驗，獲得一致好評；10年間根據用戶的體驗不斷升級與完善，與時俱進
自動穩壓可適應寬電壓波動場合；
支持數字設定、模擬量設定、多段速設定，PID設定、RS485通訊設定的頻率給定通道
內置過程PID控制功能廣泛應用于恒壓供水、空壓機變頻器驅動等
通過參數設置有效抑制機械共振，使系統更加穩定可靠。
廣泛用于各種工業領域。
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 單相220伏級：單相220V，50Hz/60Hz； | |
| 三相220伏級：三相220V，50Hz/60Hz； | |||
| 三相380伏級：三相380V，50Hz/60Hz； | |||
| 三相690伏級：三相690V，50Hz/60Hz。 | |||
| 允許工作 | 單相220伏級：200V～260V； | ||
| 電壓范圍 | 三相220伏級：200V～260V； | ||
| 三相380伏級：320V～460V； | |||
| 三相690伏級：586V～760V。 | |||
| 輸出 | 電壓 | 220伏級：0～220V；380伏級：0～380V；690伏級：0～690V | |
| 頻率 | 0Hz～400Hz | ||
| 過載能力 | G型：150%額定電流1分鐘，200%額定電流0.5秒； | ||
| P型：120%額定電流1分鐘； | |||
| 控制性能 | 控制方式 | 無速度傳感器轉差矢量控制，開環V/F控制 | |
| 調速范圍 | 0.111111111 | ||
| 起動轉矩 | 1Hz時150%額定轉矩 | ||
| 運行轉速穩 | ≤±0.5%額定同步轉速 | ||
| 態精度 | |||
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% | ||
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
| 數字設定 | 小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz | ||
| 外部脈沖 | 最高頻率的0.5% | ||
| 轉矩提升 | 自動轉矩提升，手動轉矩提升0.1%～12.0% | ||
| V/F曲線(電壓 | 額定頻率在5～400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
| 頻率特性) | |||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選 ，最長6000分鐘 | ||
| 制動 | 能耗制動 | 內置或外接制動電阻；690伏級無內置制動單元 | |
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電壓0～15%，動作時間0～20.0秒 | ||
| 點動 | 點動頻率范圍：0.50Hz～50.00Hz；點動加減速時間0.1～60.0秒可設置 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行 | ||
| 內置PID控制器 | 可方便地構成閉環控制系統 | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動電壓 | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 調整(AVR) | |||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、串行口給定 | |
| 運行頻率給定通道 | 數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換 | ||
| 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | ||
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道為0～10V可實現設定頻率、輸出頻率等物理量的輸出 | ||
| 操作鍵盤 | LED顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定） | ||
| 保護功能 | 過流保護、過壓保護、欠壓保護、過熱保護、過載保護等 | ||
| 選配件 | 制動組件、遠控鍵盤、遠控鍵盤連接電纜等 | ||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
| 海拔 | 低于1000米，高于1000米時需降額使用 | ||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | ||
| 周圍濕度 | 小于95%RH,無水珠凝結 | ||
| 振動 | 小于5.9米/秒2(0.6g) | ||
| 存儲溫度 | -40℃～+70℃ | ||
| 結構 | 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷，風扇帶自動測溫控制。 | ||
| 安裝方式 | 壁掛式 | ||

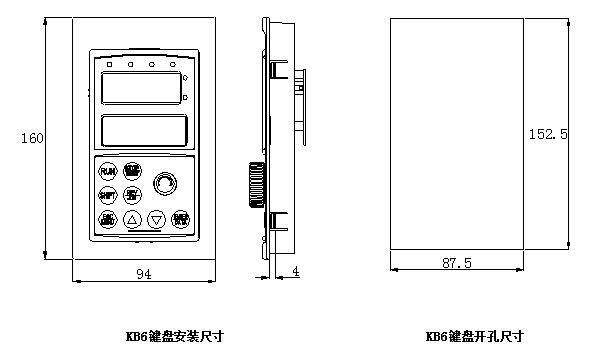

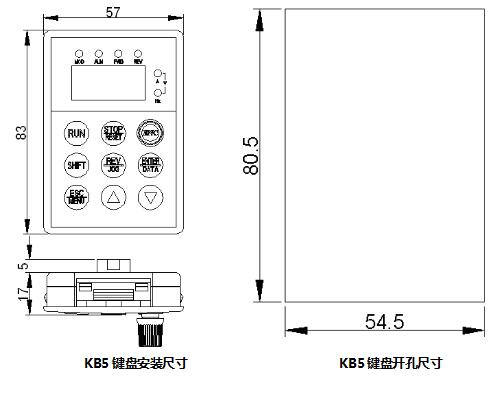

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

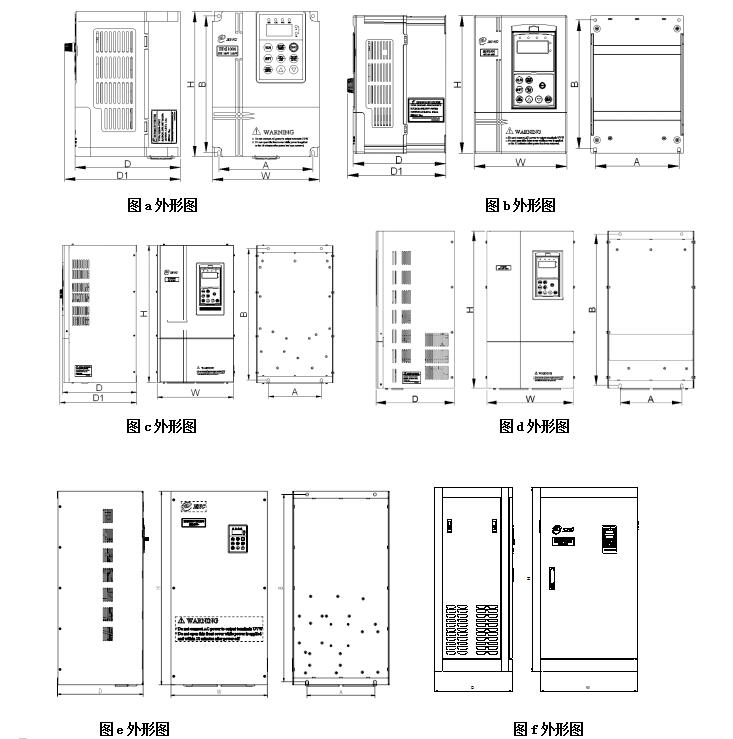

EDS1000-2S0004～EDS1000-4T0750P安裝尺寸
| ? 變頻器型號 （G：恒轉矩負載；P：風機水泵負載） | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | D1 (mm) | 安裝孔徑 (mm) | 毛重 (kg) | 圖號 | |
| EDS1000/1200/1300-2S0004 | EDS1000/1200/1300-2S0007 | 110 | 160 | 125 | 170 | 123.2 | 135.5 | 4 | 2 | 圖a |
| EDS1000/1200/1300-2S0015 | EDS1000/1200/1300-2S0022 | |||||||||
| EDS1000/EDS1100/1200/1300-4T0007G/0015P | ||||||||||
| EDS1000/EDS1100/1200/1300-4T0015G/0022P | ||||||||||
| EDS1000/1100/1300-4T0022G/0037P | ||||||||||
| EDS1000-2S0037 | 140 | 215 | 155 | 230 | 155 | 164 | 5 | 3.8 | 圖b | |
| EDS1000/1100/1300-4T0037G/0055P | ||||||||||
| EDS1000/1100/1300-4T0055G/0075P | ||||||||||
| EDS1000/1100/1300-4T0075G/0110P | 185 | 275 | 200 | 290 | 178 | 187 | 6 | 6.3 | 圖b | |
| EDS1000/1100/1300-4T0110G/0150P | ||||||||||
| EDS1000/1100/1300-4T0150G/0185P | 135 | 330 | 218 | 345 | 210 | 221 | 7 | 10 | 圖c | |
| EDS1000/1100/1300-4T0185G/0220P | 180 | 410 | 260 | 430 | 252 | 261 | 9 | 17 | 圖c | |
| EDS1000/1100/1300-4T0220G/0300P | ||||||||||
| EDS1000/1100/1300-4T0300G/0370P | 200 | 485 | 280 | 505 | 252 | 261 | 9 | 23 | 圖c | |
| EDS1000/1100/1300-4T0370G/0450P | ||||||||||
| EDS1000-4T0450G/0550P | 200 | 515 | 300 | 535 | 252 | 261 | 9 | 33 | 圖c | |
| EDS1000-4T0550G/0750P | ||||||||||
EDS1000-2T0007～EDS1000-2T0075安裝尺寸
| 變頻器型號 | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | D1 (mm) | 安裝孔徑 (mm) | 毛重 (kg) | 圖號 |
| EDS1000-2T0007 | 110 | 160 | 125 | 170 | 123.2 | 135.5 | 4 | 2 | 圖a |
| EDS1000-2T0015 | |||||||||
| EDS1000-2T0022 | |||||||||
| EDS1000-2T0037 | 140 | 215 | 155 | 230 | 155 | 164 | 5 | 3.8 | 圖b |
| EDS1000-2T0055 | 185 | 275 | 200 | 290 | 178 | 187 | 6 | 6.3 | 圖b |
| EDS1000-2T0075 |
EDS1000-7T0110G～EDS1000-7T2000G安裝尺寸
?
| 變頻器型號 | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | 安裝孔徑 | 圖號 |
| EDS1000-7T0110G/0150P | 200 | 552 | 284 | 570 | 252.7 | 9 | 圖e |
| EDS1000-7T0150G/0185P | |||||||
| EDS1000-7T0185G/0220P | 280 | 620 | 420 | 650 | 300 | 9 | 圖d |
| EDS1000-7T0220G/0300P | |||||||
| EDS1000-7T0300G/0370P | |||||||
| EDS1000-7T0370G/0450P | |||||||
| EDS1000-7T0450G/0550P | 320 | 720 | 500 | 750 | 300 | 12 | 圖d |
| EDS1000-7T0550G/0750P | |||||||
| EDS1000-7T0750G/0900P | 400 | 790 | 590 | 820 | 372 | 12 | 圖d |
| EDS1000-7T0900G/1100P | |||||||
| EDS1000-7T1100G/1320P | |||||||
| EDS1000-7T1320G/1600P | |||||||
| EDS1000-7T1600G/2000P | - | - | 630 | 1200 | 500 | - | 圖f |
| EDS1000-7T2000G/2200P |
