隨著我國經濟的快速發展和人員流動性的日益增加，出于安全性考慮，許多特定區域如工廠、體育館、車站等的出入口都要求對進出人員或車輛進行嚴格的檢查，才能通行。進出口閘機就顯得尤為關鍵，閘機裝置的動作需要電機和驅動裝置來實施高效可靠的控制。

閘機是一種通道管理設備，可實現一次只通過一人或一車，用于各種場合的出入口。根據攔阻體和攔阻方式的不同，閘機可分為三輥閘、擺閘、一字閘、道閘等。易能EDS780變頻器現已大量用于道閘設備中，機器運行效果好，設備安全可靠。

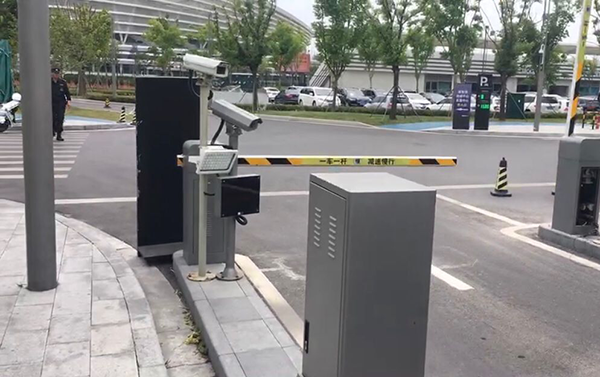

本應用案例向大家詳細介紹易能EDS780變頻器在某大型奧林匹克體育中心現場道閘設備的應用效果。

道閘組成

箱體：保護機芯、控制模塊等內部部件，并起到支撐作用。

攔阻體：在不允許行人或行車通過時起攔阻作用，允許行人或行車通過時會上抬放行。

機芯：由各種機械部件組成一個整體（包括驅動電機、減速機等），利用機械原理控制攔阻體的開啟和關閉動作。

控制模塊：利用微處理器技術實現各種電氣部件和驅動電機的控制。簡單控制電路一般由主控板、電機控制板及輔助控制板即可實現。

輔助模塊：包括LED指示模塊、計數模塊、行人檢測模塊、報警模塊、權限輸入模塊、語音提示模塊等。

系統應用

該現場有閘機設備20多臺，每臺閘機電氣部分均采用一臺0.75KW易能EDS780變頻器，前端為閘機控制板輸出端子控制信號，控制變頻器驅動裝載有減速機的異步電機進行連桿機構傳動，從而實現閘桿90°快速升落。電機升落動作過程中需利用變頻器的直流制動功能，來實現閘桿“開”到位和“關”到位兩種狀態的保持，以防閘桿受外力作用發生位置變動，造成意外事故。

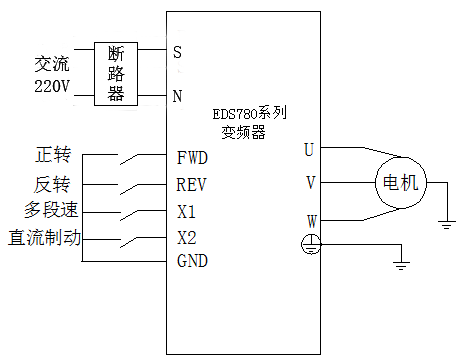

變頻器接線圖

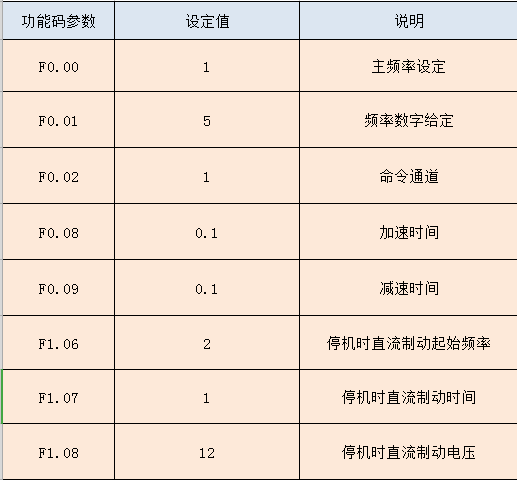

變頻器部分參數設置

EDS780應用優勢

?

◇ 結構簡單，節省安裝空間

◇ 采用空間電壓矢量SVPWM控制，提高系統穩定性

◇ 采用無風扇設計，適應惡劣現場環境不過熱

◇ 控制信號采用光電隔離，抗干擾能力強

◇ 滿足系統頻繁起停，保證閘機極速響應
