數控機床是近30年來綜合應用集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品，是在機械制造設備中具有靈活、通用、高精度、高效率的“柔性”自動化生產設備。

數控機床的主運動是主軸通過卡盤或頂尖帶動工件的旋轉運動，是電動機帶動齒輪箱來傳動和調速的。傳統機床的主軸傳動需要人為操作離合器來控制速度，其操作不便，維修量大，電磁離合器損壞率較高。

目前，在數控車床主軸驅動系統中，采用變頻技術調節主軸的轉速，對產品質量的提高、產量的增加、成本的降低和維修量的減少都有著舉足輕重的作用，其正被廣泛應用于生產中。下面，我們來介紹易能EN600系列變頻器在廣東某大型設備廠數控機床上的應用。

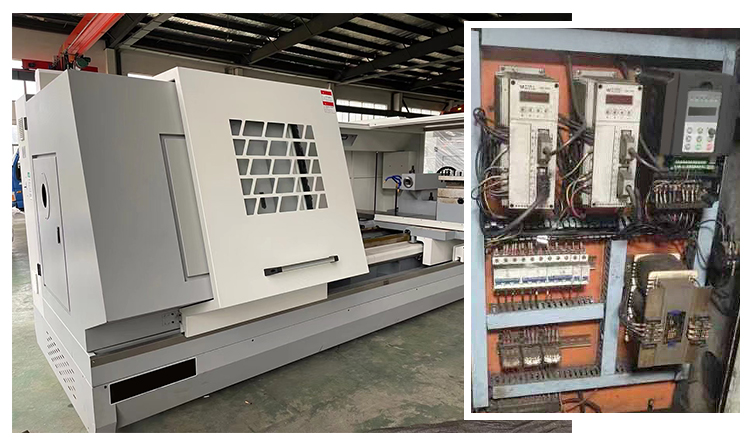

設備介紹

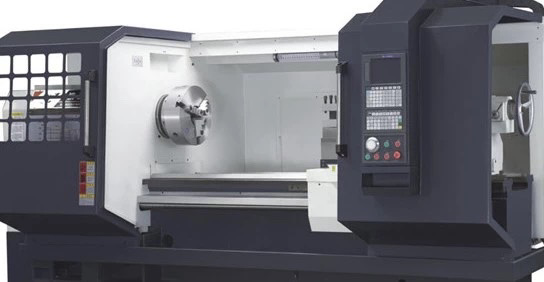

數控機床主要由主機、數控裝置、驅動裝置組成。

主機：數控車床的主體，包括機床身、立柱、主軸、進給機構等機械部件。是用于完成各種切削加工的機械部件。

數控裝置：數控車床的核心，包括硬件（印刷電路板、顯示器、鍵盒、紙帶閱讀機等）以及相應的軟件，用于輸入數字化的零件程序，并完成輸入信息的存儲、數據的變換、插補運算以及實現各種控制功能。

驅動裝置：數控車床執行機構的驅動部件，包括主軸驅動單元、進給單元、主軸電機及進給電機等。在數控裝置的控制下，通過電氣或電液伺服系統實現主軸和進給驅動，當幾個進給聯動時，可以完成定位、直線、平面曲線和空間曲線的加工。

系統配置

根據數控系統和機床設計的要求，現場采用了易能EN600-4T0075G/0110P矢量型變頻器，應用于車床主軸驅動系統中，帶動7.5kW普通三相異步電動機進行主軸調速控制。機床的數控裝置與變頻器相互協助，通過設置合適的參數來使主軸電機正常運行。

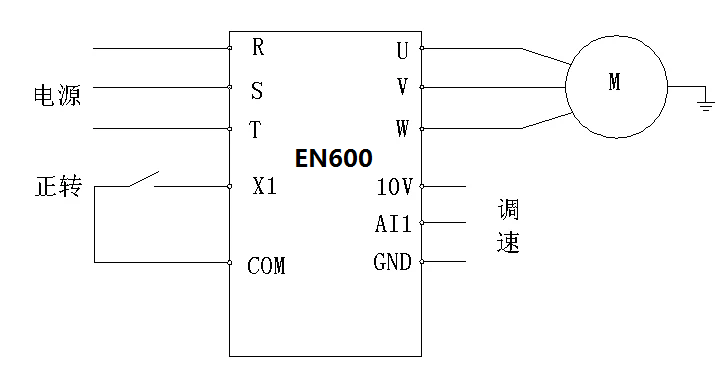

變頻器接線示意圖

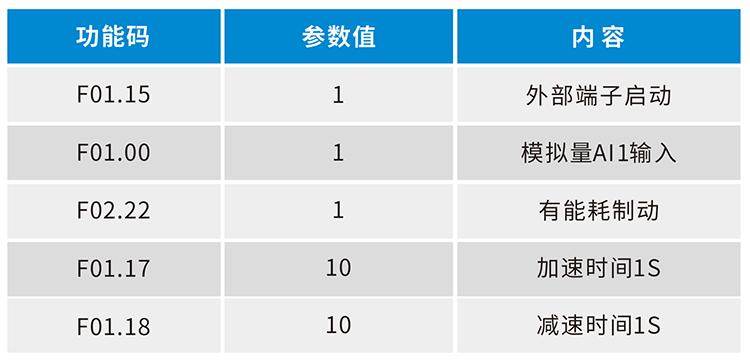

部分參數設置

應用優勢

有效降低成本及能耗：該車床主軸驅動系統采用EN600變頻器后，簡化了原有復雜的機械傳動機構，并使系統操作簡單，維護方便，降低了設計和維護成本，同時又節能降耗。

精準控制，提高生產效率:EN600具備先進的控制算法，啟動轉矩可達180%，速度控制精度可達±0.1%（額定同步轉速），速度波動±0.1%（額定同步轉速）。在為機床提供大力矩輸出的同時還實現了寬范圍無級調速。既提高了機床的加工精度和生產效率，又滿足了復雜、不規則形狀零件的高深度和高強度削切要求。

保護全面，運行穩定可靠 :EN600為機床提供強過載能力（150%額定電流1分鐘）。且具備完善的過流、過壓、欠壓等保護功能，使系統運行安全可靠，深得用戶信賴。
