| 項目 | 項目描述 |
| 輸入 | 額定電壓、頻率 | 單相220伏級：?jiǎn)蜗?20V，50Hz/60Hz； |
| 三相380伏級：三相380V，50Hz/60Hz |
| 允許電壓波動范圍 | 單相220伏級：200～260V； |
| 三相380伏級：320～460V |
| 輸出 | 電壓 | 0～380V |
| 頻率 | 0～550Hz |
| 過載能力 | G型：150%額定電流1分鐘； |
| P型：120%額定電流1分鐘。 |
| 控制性能 | 控制方式 | 無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制 |
| 速度控制精度 | ±0.5% 額定同步轉速（無PG矢量控制）； |
| ±0.3% 額定同步轉速（有PG矢量控制）； |
| ±1% 額定同步轉速（V/F控制）； |
| 調速范圍 | 1：2000（有PG矢量控制）； |
| 1：100（無PG矢量控制）； |
| 1：50（V/F控制）； |
| 起動轉矩 | 1.0Hz：150% 額定轉矩（V/F控制）； |
| 0.5Hz：150% 額定轉矩(無PG矢量控制)； |
| 0Hz：180% 額定轉矩（有PG矢量控制）； |
| 速度波動 | ±0.3% 額定同步轉速（無PG矢量控制）； |
| 轉矩控制精度 | ±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）； |
| ±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 |
| 轉矩響應 | ≤20ms（無PG矢量控制）； |
| ≤10ms（有PG矢量控制）； |
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% |
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% |
| 數字設定精度 | 0.01Hz |
| 外部脈沖 | 最高頻率的0.1% |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1～12.0% |
| V/F曲線(電壓 | 額定頻率在5～550Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 |
| 頻率特性) |
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 |
| 制動 | 能耗制動 | EN600系列三相15KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；18.5KW及以上功率段可選配內置制動單元，只需在（+）與PB之間加制動電阻，也可外接制動單元于（+）和（-）之間。 |
| EN500系列可外接制動單元于（+）和（-）之間。 |
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s |
| 點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 |
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 |
| 內置PID控制器 | 可方便地構成閉環控制系統 |
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 |
| 自動電壓調整(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 |
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 |
| 載波調制 | 根據負載特性自動調整載波 |
| 轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 |
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 |
| 運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 |
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 |
| 輸入 | 數字輸入通道 | 8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路 |
| 輸出 | 模擬輸入通道 | 2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入 |
| 特性 | 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 |
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出 |
| 特色 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 |
| 功能 | 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 |
| 定長控制 | 可實現定長控制 |
| 定時控制 | 定時控制功能：設定時間范圍0.1Min ～ 6500.0Min |
| 虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 |

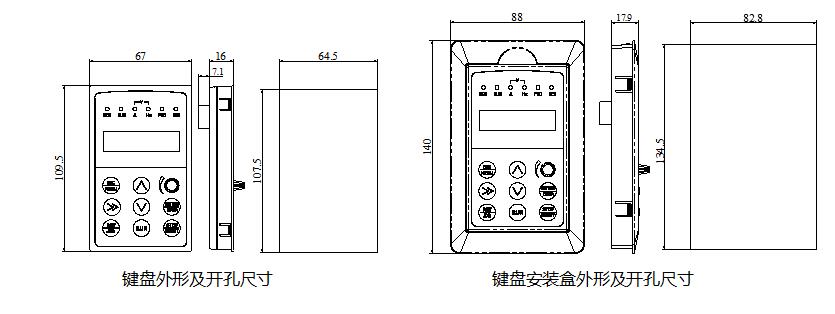

| 操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 |
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 |
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 |
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
| 海拔 | 低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%） |
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) |
| 周圍濕度 | 小于95%RH，無水珠凝結 |
| 振動 | 小于5.9米/秒2(0.6g) |
| 存儲溫度 | -40℃～+70℃ |
| 結構 | 防護等級 | IP20 |
| 冷卻方式 | 強制風冷 |
| 安裝方式 | 壁掛式和柜式 |
