加熱爐是指在冶金工業中，將物料或工件（一般是金屬）加熱到軋制成鍛造溫度的設備（工業爐），可分為連續加熱爐和室式加熱爐。加熱爐應用遍及石油、化工、冶金、機械、熱、建材、電子、材料、輕工、等諸多行業領域。冶金行業里的軋鋼加熱爐是對需要軋制的鋼件進行加熱的。針對不同的工藝要求，要求軋鋼加熱爐腔內保持一定的溫度。溫度靠燃燒燃料得到，而燃料的有效燃燒又是由加熱爐鼓風機吹入風量的大小來控制的。

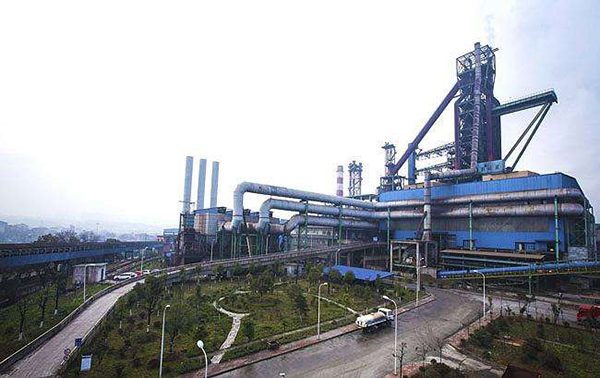

一般加熱爐風機的風量和風壓是靠人工改變風機進口前的蝶閥來調節的，電機一直在全壓全速運行，啟停方式都是靠接觸器切換來實現，這樣的工作方式使整個系統節能效果差，調試不便，且設備故障率高。而在系統中使用變頻調速器后就能夠改善這些缺點。下面，我們來介紹EN500-560KW變頻器在某大型煉鐵廠中加熱爐風機上的應用。

設備介紹

      結構組成：加熱爐一般由輻射室、對流室、余熱回收系統、燃燒器和通風系統等五部分組成。其結構通常包括：鋼結構、爐管、爐墻（爐襯）、燃燒器、孔類配件等。其中，通風系統的作用是把燃燒用空氣導入燃燒器，將廢煙氣引出爐子。它分為自然通風和強制通風兩種方式。前者依靠煙囪本身的抽力，后者使用風機。

      主要原理：利用燃料在爐膛內燃燒時產生的高溫火焰與煙氣作為熱源，來加熱爐管中流動的介質，使其達到規定的工藝溫度。燃料從燃燒器噴出燃燒，產生高溫火焰和高溫?zé)煔猓邷鼗鹧嫱ㄟ^(guò)輻射將熱量傳給輻射室內的爐管，進而傳給爐管內的介質。高溫?zé)煔庥捎跓焽璧某榱蛞L(fēng)機的作用向上進入加熱爐的對流室，通過對流的方式將熱量傳給對流室內的爐管，進而傳給爐管內的介質。

系統配置

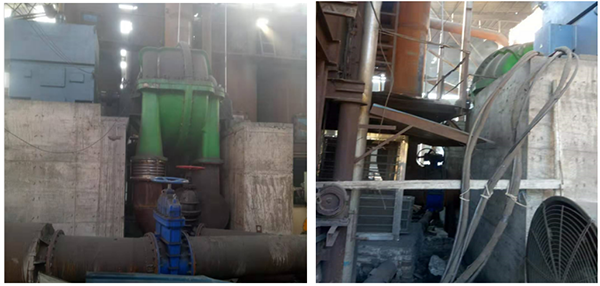

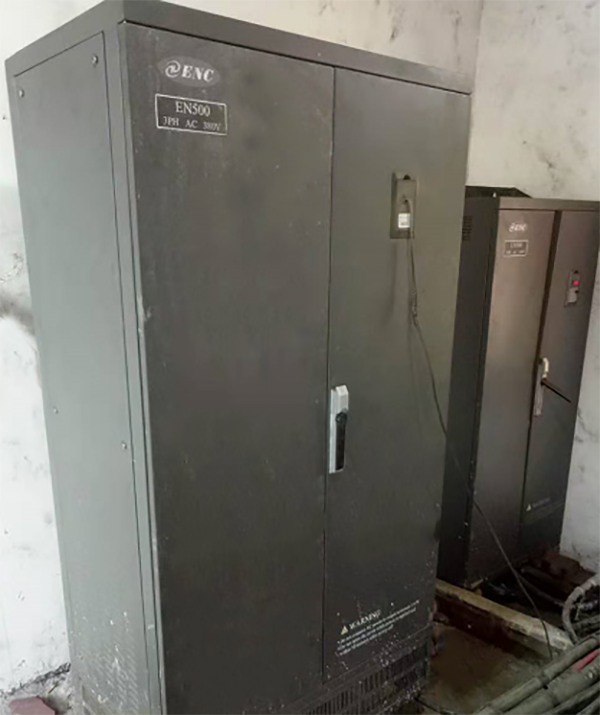

現場加熱爐通風系統中的560KW大型鼓風機采用了易能EN500型560KW變頻器進行驅動，變頻器控制風機把燃燒用空氣導入燃燒器，輸送氧化劑，提供燃燒速度，變頻器通過遠程面板操作，調節給定速度，從而改變電機速度，達到改變風壓、風量的目的。現場另配有一套315KW風機和易能EN500型315KW變頻器備用。

應用優勢

?加熱爐通風系統采用易能EN500系列變頻器后，使系統節能效果顯著，大大降低了電耗，同時達到了節約燃料的效果，也減小了維護成本。

易能EN500系列變頻器調速范圍寬，精度高，調試便捷，風壓風量可根據工藝需要變化，降低了工人的勞動強度，改善了質量，提高了產量。

易能EN500系列變頻器保護功能強大，可提供完備的過流、過壓、欠壓、過載等保護功能，使系統運行更加穩定可靠，深得用戶信賴。
